Khuôn gia đình và Khuôn riêng cho các mảnh trò chơi trên bàn

1. Ý nghĩa của hai tùy chọn công cụ

Khuôn gia đình là khuôn phun nhiều khoang trong đó các khoang khác nhau tạo thành các bộ phận khác nhau. Sơ đồ khuôn riêng cung cấp cho mỗi bộ phận hoặc mỗi nhóm bộ phận tương thích một công cụ riêng. Điều này khác với khuôn nhiều khoang tiêu chuẩn lặp lại cùng một chi tiết nhiều lần.

Autodesk định nghĩa khuôn gia đình là một công cụ đặt nhiều bộ phận bằng nhựa vào một đế khuôn. Hướng dẫn của nó cho biết các khuôn gia đình thành công phụ thuộc vào sự cân bằng và các bộ phận phải giống nhau về hình dạng, thể tích và chiều dài dòng chảy. Xem thông tin chính thức của Autodesktài liệu khuôn mẫu gia đình.

Đối với trò chơi cờ bàn, một công cụ gia đình có thể tạo ra một con tốt, một điểm đánh dấu và một người giữ quân bài trong mỗi chu kỳ thông thường. Các khuôn riêng biệt sẽ cho phép nhà máy vận hành từng mặt hàng một cách độc lập. Cả hai cách bố trí đều không tốt hơn. Câu hỏi hữu ích là bạn phải từ bỏ mức độ linh hoạt trong sản xuất để đổi lấy công cụ dùng chung.

2. Sơ lược về khuôn mẫu gia đình và khuôn mẫu riêng biệt

3. Khi khuôn mẫu gia đình có ý nghĩa

Khuôn mẫu gia đình thuyết phục nhất khi các bộ phận hoạt động giống như một bộ sản phẩm. Chúng được đặt hàng cùng nhau, được đúc từ cùng một loại nhựa, chạy cùng màu và cần có tỷ lệ lặp lại. Các yêu cầu về kích thước, độ dày và lưu lượng của chúng cũng phải đủ gần để kỹ sư khuôn mẫu có thể thiết kế một quy trình ổn định.

Những phần trò chơi nhỏ, có liên quan có thể là những ứng cử viên hợp lý. Ví dụ: một bộ trình phát chứa nhiều điểm đánh dấu cùng màu có thể phù hợp với cách tiếp cận gia đình nếu mọi trò chơi bán lẻ đều cần cùng một bộ. Bố cục công cụ vẫn cần phân tích DFM và trình chạy trước khi bất kỳ ai coi việc phân nhóm là cuối cùng.

4. Khi tách khuôn sẽ an toàn hơn

Các khuôn riêng biệt sẽ dễ dàng hơn để chứng minh khi các bộ phận có tuổi thọ sản xuất khác nhau. Một cái có thể được sử dụng trong một số trò chơi trong khi cái khác thuộc về một tựa game duy nhất. Mã thông báo có thể cần thay đổi màu sắc thường xuyên, trong khi khay vẫn có màu đen. Một bản thu nhỏ chi tiết có thể mất nhiều thời gian hơn để lấp đầy và làm nguội hơn một chiếc bút đánh dấu mỏng.

Việc tách các bộ phận đó ra sẽ giúp người thợ đúc có nhiều quyền kiểm soát hơn đối với việc lập kế hoạch và cài đặt quy trình. Nó cũng làm giảm khả năng thay đổi thiết kế đối với một thành phần sẽ làm trì hoãn mọi thành phần chia sẻ công cụ.

• Sử dụng các khuôn riêng biệt khi các mảnh cần các loại nhựa khác nhau.
• Các bộ phận riêng biệt yêu cầu số lượng đặt hàng không liên quan.
• Tách biệt thiết kế không ổn định khỏi các thành phần đã được phê duyệt.
• Xem xét việc sử dụng công cụ riêng biệt cho một bộ phận phức tạp với các thao tác phụ hoặc thao tác đẩy khó.
• Giữ các thành phần nền tảng độc lập nếu chúng phục vụ một số dòng sản phẩm.

5. Ghép các ô theo tỷ lệ phần trò chơi

Bắt đầu với bảng kê vật liệu cho một trò chơi đã hoàn thành. Tỷ lệ khoang phải hỗ trợ số lượng mảnh thực sự đi vào hộp. Nếu một trò chơi cần 12 mã thông báo tài nguyên và một chủ thẻ, bố cục nhóm một mã thông báo và một chủ sở hữu sẽ tạo ra 11 chủ sở hữu không cần thiết vào thời điểm đáp ứng yêu cầu về mã thông báo.

Người thiết kế khuôn có thể lặp lại một số khoang để cải thiện tỷ lệ đầu ra. Một dụng cụ có thể chứa một số khoang mã thông báo và một khoang giữ, miễn là các bộ phận vừa khít, đường dẫn có thể được cân bằng và các yêu cầu về máy ép vẫn phù hợp với thực tế. Đây là một tùy chọn kỹ thuật, không phải là sửa chữa tự động.

1. Liệt kê số lượng mỗi trò chơi bán lẻ.Đếm từng biến thể hình học và màu sắc riêng biệt.
2. Thêm nhu cầu dự kiến ​​về phụ tùng và thay thế.Một bộ phận được sử dụng để thay thế sau này có thể cần tỷ lệ sản xuất khác.
3. So sánh tỷ lệ với đầu ra khoang đề xuất.Tìm kiếm các bộ phận có thể tích lũy dưới dạng hàng tồn kho dư thừa.
4. Kiểm tra các bản mở rộng trong tương lai.Một công cụ dùng chung có thể trở nên hạn chế nếu chỉ có một thành phần được đưa vào phiên bản tiếp theo.

6. Kiểm tra yêu cầu về màu sắc, chất liệu

Trong quá trình chạy khuôn gia đình thông thường, vật liệu nóng chảy di chuyển qua hệ thống cấp liệu chung đến các khoang hở. Do đó, những lỗ sâu răng đó sẽ nhận được nhựa và màu được nạp cho lần chạy đó. Điều này hoạt động tốt khi một bộ trình phát hoàn chỉnh cần mọi hình dạng có màu đỏ, sau đó là bộ tương tự có màu xanh lam, xanh lục và vàng.

Nó hoạt động kém khi mỗi hình dạng có màu cố định riêng. Chạy công cụ đầy đủ một lần cho mỗi màu có thể tạo ra những kết hợp không mong muốn. Việc ngắt khoang có chọn lọc có thể thực hiện được trong một số công cụ, nhưng chúng bổ sung thêm các cân nhắc về thiết kế và vận hành và cần được thảo luận trước khi trích dẫn.

7. Cân bằng của người chạy và hành vi của chu kỳ

Một công cụ gia đình yêu cầu một hệ thống ray nạp các khoang có hình dạng khác nhau. Nếu một khoang được lấp đầy sớm hơn nhiều so với khoang khác, quy trình có thể tạo ra việc đóng gói không đồng đều và khoảng thời gian vận hành hẹp. Autodesk lưu ý rằng các đường chạy khuôn mẫu gia đình không cân bằng có thể góp phần gây ra sự do dự, thiếu hụt và đóng gói quá mức. Của nóhướng dẫn dòng khuôn gia đìnhkhuyên bạn nên phân tích từng bộ phận trước khi thiết kế đường dẫn.

Sự cân bằng của người chạy chỉ là một phần của quyết định. Làm mát, co ngót, thông hơi, đẩy và đặt cổng cũng phải hoạt động trên toàn bộ khuôn. Một mã thông báo phẳng nhỏ và một hình điêu khắc dày có thể vừa với cùng một đế khuôn nhưng hoạt động kém như một quá trình đúc.

Đây là lý do tại sao nên đưa ra quyết định về công cụPhân tích DFM và ước tính chi phí. Việc xem xét nên so sánh cách bố trí khoang được đề xuất với hình dạng bộ phận, tỷ lệ sản xuất và các yêu cầu hoàn thiện trước khi thiết kế công cụ được đưa ra.

8. So sánh tổng chi phí, không phải số lượng dụng cụ

Một khuôn mẫu gia đình có thể làm giảm số lượng cơ sở khuôn, thiết lập công cụ và các hoạt động xác nhận. Điều đó có thể làm giảm mức đầu tư ban đầu vào đúng dự án. Nó cũng có thể yêu cầu một công cụ lớn hơn hoặc phức tạp hơn, cân bằng người chạy chặt chẽ hơn và lập kế hoạch cẩn thận hơn.

Các khuôn riêng biệt thường tốn nhiều chi phí hơn để tạo theo nhóm vì có nhiều công cụ hơn. Đổi lại, họ để nhà máy vận hành, bảo trì và sửa đổi từng bộ phận một cách độc lập. Sự linh hoạt đó có giá trị khi dòng sản phẩm thay đổi hoặc nhu cầu không tuân theo một tỷ lệ cố định.

Để có giải thích rộng hơn về công cụ và trình điều khiển chi phí đơn vị, hãy đọcchi phí để sản xuất các bộ phận của trò chơi board game là bao nhiêu.

9. Ba ví dụ về trò chơi board game

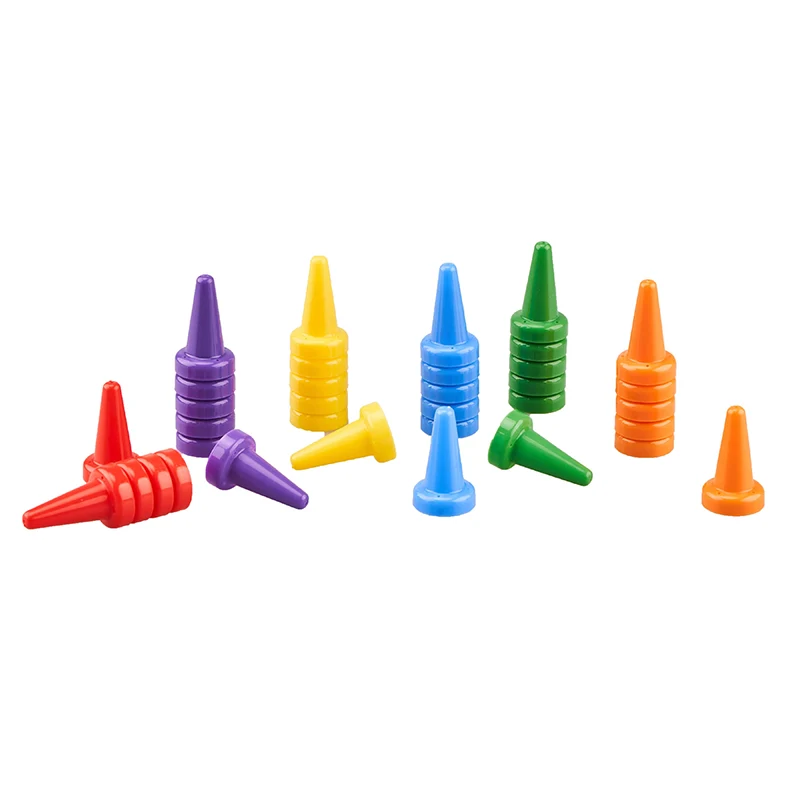

Ví dụ A: bộ máy nghe nhạc cùng màu

Mỗi người chơi nhận được một con tốt, hai điểm đánh dấu và một clip ghi điểm. Mọi hình dạng đều được đúc theo màu của người chơi và bộ đầy đủ luôn được đóng gói cùng nhau. Một khuôn gia đình có tỷ lệ khoang phù hợp với bộ khuôn có thể đáng được đánh giá.

Ví dụ B: nhiều thẻ và một khay lớn

Trò chơi cần hàng chục token nhỏ nhưng chỉ có một khay chứa. Khay cũng có diện tích chiếu lớn hơn nhiều và hoạt động làm mát khác nhau. Dụng cụ riêng biệt hoặc các nhóm bộ phận tương thích riêng biệt có thể mang lại kế hoạch sản xuất sạch hơn.

Ví dụ C: một con tốt cốt lõi được sử dụng trên một số danh hiệu

Một thiết kế tốt xuất hiện trong nhiều trò chơi, trong khi các điểm đánh dấu theo chủ đề thay đổi theo từng phiên bản. Giữ con tốt có thể tái sử dụng trong khuôn nhiều khoang của riêng nó sẽ tránh việc buộc lịch trình sản xuất của nó vào các bộ phận theo chủ đề có thời gian tồn tại ngắn.

Những ví dụ này chỉ minh họa logic quyết định. Bố trí khoang cuối cùng phụ thuộc vào hình học CAD, nhựa, số lượng, yêu cầu về máy ép và đánh giá DFM của nhà chế tạo công cụ.

10. Những gì cần đưa vào RFQ

Yêu cầu nhà cung cấp so sánh cách bố trí dụng cụ với cùng một bộ thông tin dự án. Mặt khác, hai báo giá có thể xuất hiện khác nhau vì chúng giả định số lượng khoang, vật liệu hoặc tỷ lệ sản xuất khác nhau.

• Các tệp và bản vẽ STEP cho mọi hình học đúc.
• Một hóa đơn nguyên vật liệu thể hiện số lượng cho mỗi trò chơi đã hoàn thành.
• Số lượng đặt hàng hàng năm hoặc số lượng đặt hàng cho từng thành phần.
• Yêu cầu về vật liệu, màu sắc và bề mặt hoàn thiện.
• Các phần có thể được sử dụng lại trong các bản mở rộng hoặc các tựa game khác.
• Các thành phần vẫn có khả năng thay đổi sau khi thử nghiệm.
• Số lượng dự phòng hoặc thay thế cần thiết.
• Yêu cầu về các lựa chọn dụng cụ gia đình, riêng biệt và hỗn hợp nếu khả thi.

Nếu các tập tin vẫn cần xem xét sản xuất,Dịch vụ tối ưu hóa mô hình 3Dgiải thích cách chuẩn bị hình dạng sản phẩm trước khi thiết kế khuôn và báo giá.
